Projetos elétricos conectados à rede real da distribuidora
Localize a rede na BDGD, selecione os elementos existentes e desenvolva o projeto diretamente sobre o mapa.
Desenvolvido por quem projeta e acompanha obras em campo.
Módulo em expansão para mais funcionalidades. Acesso e exportações conforme o plano e os recursos disponíveis.
EXPERIÊNCIA QUE ORIENTA O PRODUTO
Engenharia de campo.
Aplicada ao seu próximo projeto.
Nosso know-how em projetos e manutenção orienta o desenvolvimento do módulo, do levantamento aos documentos.
- Mais de 200
- projetos aprovados junto a distribuidoras
- Mais de 100 MW
- de cargas atendidas em projetos e manutenções
- 01Mapa
- 02Transformador
- 03Dados
- 04Projeto
- 05DXF
DO LEVANTAMENTO AO CAD
A rede existente como base. O projeto como resultado.
Reúna o contexto da rede, os dados da instalação e os arquivos do projeto em um único fluxo de trabalho.
- 01
Parta da rede encontrada
Consulte redes MT/BT, postes, transformadores e as informações técnicas disponíveis na base da distribuidora.
- 02
Desenvolva o projeto
Selecione no mapa o traçado da rede e o local do transformador. Informe os dados da instalação e a plataforma organiza o projeto e os documentos para sua revisão.
- 03
Continue no CAD
Exporte o projeto em DXF e obtenha documentos pré-preenchidos para revisar, completar e preparar o envio à distribuidora.

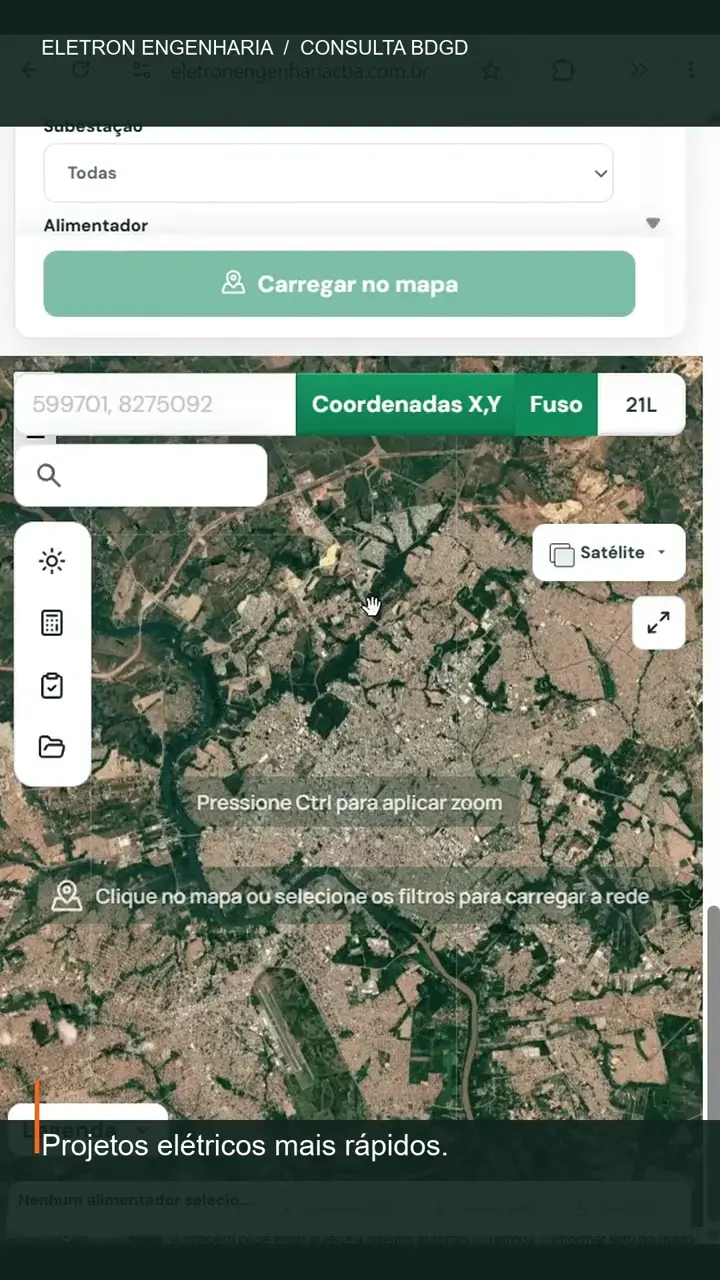

VEJA A PLATAFORMA EM AÇÃO
Conheça o fluxo de Projetos.
Uma apresentação do módulo para você conhecer a proposta antes de escolher seu plano.
Ver recursos e condições do planoSEU TRABALHO, EM UM ÚNICO FLUXO
Do mapa aos arquivos do projeto
Recursos disponíveis no Plano Projetos, conforme o tipo de projeto e as configurações suportadas.
- Consulta e exportação da rede BDGD
- Criação e gestão de projetos
- Tabela de levantamento de cargas
- Lista de materiais
- Cálculo de queda de tensão primária

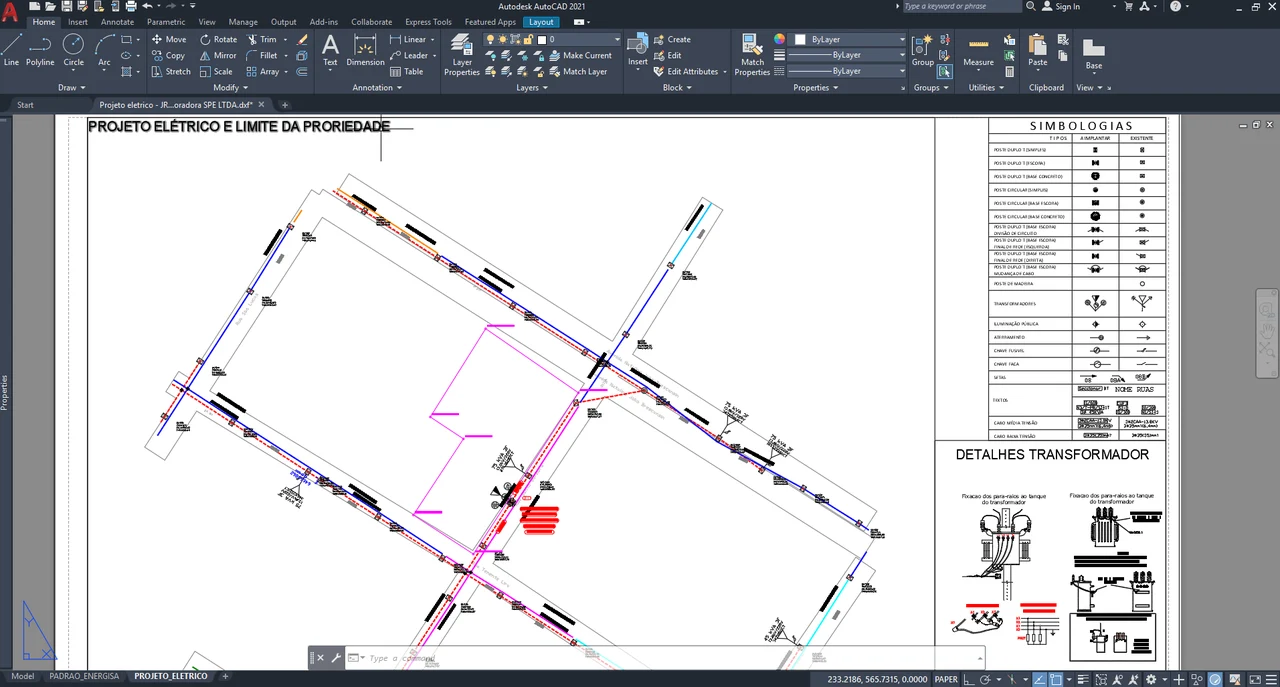

- Pranchas e exportação do projeto em DXF
- Documentos pré-preenchidos em DOCX
UM MÓDULO EM EVOLUÇÃO
Mais possibilidades para sua engenharia.
O desenvolvimento segue voltado às necessidades reais de quem projeta. A rede monofásica já está implantada e em homologação. Loteamentos e medições agrupadas fazem parte do planejamento de expansão.
- 01 · IMPLANTADA · EM HOMOLOGAÇÃO
Redes rurais monofásicas
Fluxos dedicados ao atendimento rural e ao desenvolvimento de redes monofásicas.
- 02 · EXPANSÃO PLANEJADA
Loteamentos
Organização do projeto de distribuição para novos empreendimentos.
- 03 · EXPANSÃO PLANEJADA
Medições agrupadas
Fluxos específicos para empreendimentos com múltiplas unidades consumidoras.
Loteamentos e medições agrupadas são modalidades futuras, ainda indisponíveis e sem data de lançamento definida.
Antes de começar
O que posso fazer hoje?
A ferramenta auxilia na criação de projetos de redes de média tensão, incluindo extensões trifásicas com transformadores trifásicos para novos empreendimentos e aumentos de carga em unidades existentes. Também apoia o preenchimento da documentação exigida e a delimitação de áreas nos formatos adotados pela distribuidora, conforme as configurações suportadas. Novas funcionalidades estão planejadas para ampliar o módulo a projetos de loteamentos e medições agrupadas.
O projeto fica pronto para aprovação?
Nos projetos suportados, a ferramenta pode deixar cerca de 95% do trabalho preparado, segundo estimativa da Elétron*. O responsável técnico confere os dados e insere os detalhes finais, agilizando a elaboração do projeto. As pranchas são geradas com base na NDU-002 da Energisa e precisam da conferência final para as condições de cada instalação.
Preciso de ajuda para escolher o plano?
Fale com a Elétron sobre o tipo de projeto que pretende desenvolver. Conversar sobre o Plano Projetos.
MAPA REAL → DADO REAL → PROJETO REAL → DXF REAL
Comece pela rede.
Continue com o seu projeto.
Conheça os recursos do módulo e escolha o plano que atende ao seu trabalho.
